Si tienes modelos de interruptor de interior puestos en el exterior, cámbialos por modelos estancos. Si los vas a poner nuevos porque colocas una lámpara donde no existía, puedes optar por hacerlo con tubos rígidos, muy resistentes a los golpes, y mecanismos de superficie o empotrados, en este caso haciendo rozas hasta el lugar elegido. Calcula los metros de tubo corrugado para empotrar o tubo rígido para llevar la electricidad al exterior. También debes pensar en los mecanismos que te hacen falta, los metros de cable de fase, neutro y tierra y una caja de derivación estanca que servirá para unir en un punto el cableado que va hacia la lámpara y hacia el interruptor.

1.1. Trabaja con seguridad

Corta el paso de la luz en el cuadro eléctrico para trabajar con seguridad.

1.2. Pica una roza

Haz una roza desde el interior de la vivienda. Parte desde la caja de derivación más cercana hasta un punto del exterior para colocar en él una caja de derivación estanca. Desde ahí saldrán dos tubos rígidos para la lámpara y para el interruptor.

1.3. Traspasa la pared

Perfora con el taladro y una broca pasamuros hasta traspasar la pared por el punto escogido para colocar una caja de derivación estanca en el exterior. Hazlo por la parte de arriba de la pared.

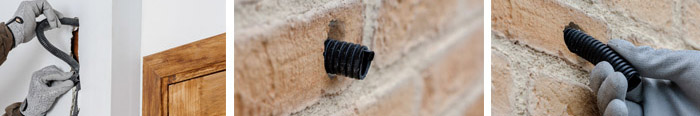

1.4. Incrusta el tubo corrugado

Mete el tubo corrugado desde la caja de registro y pásalo por el muro, para meterlo en la caja de derivación estanca del exterior.

1.5. Oculta las rozas

Tapa las rozas con yeso en el interior y, si es necesario, con mortero de cemento alrededor del tubo que llega al exterior. Haz la mezcla según la recomendación del fabricante. Deja secar.

1.6. Atornilla la caja de derivación

Coloca la caja de derivación estanca atornillándola a la pared con los tacos correspondientes. Pasa el tubo corrugado que llega desde el interior.

2.1. Corta a medida

Si quieres hacer toda la canalización con tubo rígido sobre las paredes y sin hacer rozas, mide y corta a medida con una sierra de arco y hoja para metales los tubos que necesitas hasta llevar la instalación al exterior desde la caja de derivación interior.

2.2. Marca el sitio donde vayas a perforar

Marca los lugares de perforación para las abrazaderas o tacos brida de sujeción del tubo. Coloca una abrazadera o taco cada 50 cm.

2.3. Taladra

Taladra los agujeros para la sujeción de las abrazaderas o los tacos brida.

2.4. Fija las abrazaderas

Mete la abrazadera con el tornillo y atornilla bien al taco. Que la abrazadera quede en la posición que va a tener el tubo.

2.5. Coloca los tubos

Sujeta los tubos a las paredes correspondientes metiéndolos en las abrazaderas. Pasa también el tubo hasta el exterior. Utiliza manguitos de unión, codos o curvas hasta llegar a la caja de derivación estanca del exterior.

2.6. Crea los tubos necesarios

Mide y corta también los tubos rígidos que te hacen falta para llegar desde la caja exterior de registro hasta la lámpara y hasta el interruptor.

2.7. Coloca la lámpara

Presenta la lámpara en su lugar y marca la posición donde vas a colocarla. Taladra para el anclaje con tacos y tornillos.

3.1. Trabaja con los cables

Pasa los cables de sección 1,5 mm2 correspondientes desde la caja de derivación del interior de la casa hasta la caja de derivación exterior, y, después, hasta el interruptor y la lámpara. Utiliza la guía de cables. Deja cable visto suficiente para hacer las conexiones.

3.2. Mide el grosor

Si el interruptor es de superficie, mide el grosor del tubo de los cables para cortar a medida el cono de estanqueidad.

3.3. Divide el cajetín

Separa las dos partes del interruptor: el cajetín estanco y la tapa con el mecanismo.

3.4. Mejora el aislamiento

Corta el cono del cajetín a la medida con un cúter. Es recomendable que el tubo entre a presión, sin que quede holgura en el cono, para mejorar el aislamiento.

3.5. Atornilla el cajetín

Marca el lugar en la pared donde debes hacer los agujeros para sujetar el cajetín del mecanismo de exterior. Normalmente se hace con dos tacos y tornillos. Taladra y atornilla la caja del mecanismo, según el modelo. Pasa el tubo por el cono, antes de atornillar.

3.6. Conecta los cables

Haz las conexiones del cable de fase que llega desde el cajetín de derivación del interior y del que va hacia la lámpara a través de la caja de derivación exterior.

3.7. Coloca la base

Coloca la base del interruptor en su caja. Comprueba que ha encajado perfectamente.

3.8. Coloca el armazón

Atornilla la base del enchufe al armazón o caja del mismo, según sea el modelo. Comprueba que el interruptor ha quedado bien sujeto a la pared y al tubo y que la estanqueidad del mecanismo es la correcta. Comprueba el funcionamiento de la tapa, si la tiene.

3.9. Pasa los cables

Pasa hasta la lámpara los cables de neutro (azul) y toma de tierra (verde amarillo) que llegan desde la caja de derivación interior a través de la caja de derivación exterior. Pasa también el cable de fase que llega desde el interruptor.

3.10. Haz conectar los cables

Pela la punta de los cables y haz las conexiones de la lámpara con los tres cables de fase (negro), neutro (azul) y toma de tierra (verde amarillo) en los bornes correspondientes.Termina la instalación haciendo las conexiones de los cables que has llevado hasta el exterior en los bornes del cableado de iluminación, el de 1,5 mm2.

3.11. Comprueba que todo funciona correctamente

Abre el interruptor de paso de la corriente en el cuadro general y prueba el funcionamiento del interruptor y la lámpara. Tapa la caja de derivación exterior para asegurar la estanqueidad.
